Программы StyleEdit и MapRastr - надежный инструмент подготовки данных для электронных карт - преобразования растров и настройки системы стилей карты.
MapRastr - программа подготовки растровых слоёв
Основным назначением программы является подготовка растровых слоёв для редактора электронных карт MapCad.
MapRastr позволяет создавать и редактировать растровые слои с изображением планшетов масштаба 1:500, 1:1000, 1:2000 и 1:5000. Общее количество планов, включенных в один растровый слой, может составлять до 16 млн., и на практике ограничено только доступным объёмом дисковой памяти.
Сама программа MapRastr в данной версии позволяет работать одновременно только с одним растровым слоем, тем не менее, в программе MapCad можно подключать столько слоёв, сколько необходимо, в том числе - совмещать на одной территории изображение, полученное с планов разного масштаба.
Особенности программы MapRastr:
- подключение изображений в формате BMP
- работа с растровыми изображениями свербольших размеров
- калибровка изображений планшетов по опорным точкам
Структура данных:
Для успешной работы с программой необходимо четко представлять используемую структуру данных. Главный файл, в которым хранится описание растрового слоя, имеет по умолчанию расширение .mrs. Он не содержит растрового изображения, а только хранит описание сетки планшетов, из которых строится данное изображение.
Каждый планшет представляет собой отдельный файл с расширением .dat, в котором специальным образом записано предварительно обработанное растровое изображение одного стандартного планшета. Таким образом, в файле .mrs для каждого планшета сетки хранится ссылка на файл .dat с растровым изображением.
Вся информация о масштабе и координатах планов также находится в файле .mrs, что позволяет при необходимости использовать одни и те же файлы .dat в разных растровых слоях (например, для стандартной и условной системы координат).
Системные требования:
Windows 2000/XP, Pentium III 700 МГц, 256 Мб оперативной памяти, 20 Мб свободного места на диске для установки, клавиатура, мышь.

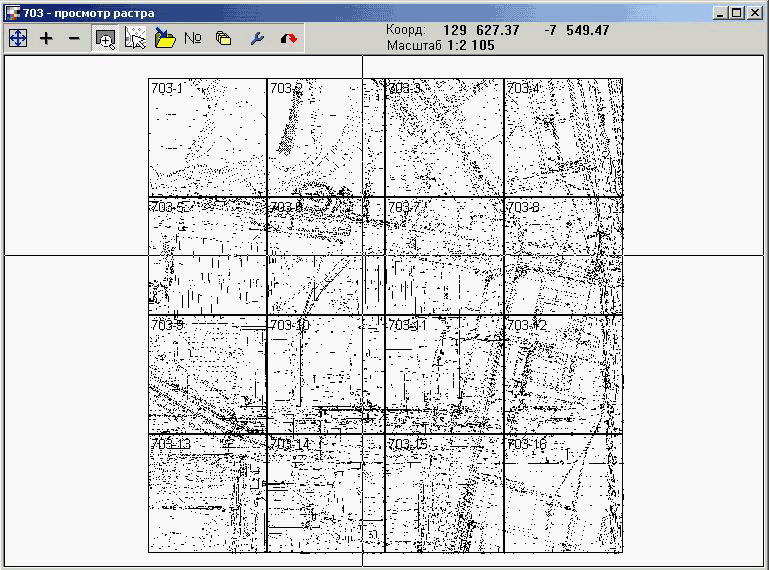

Иллюстрации к MapRastr
Инструкция по работе с программой (zip -> pdf) Скачать (660 К)
Особенности программы:
- поддержка контурных, линейных и точечных объектов, надписи
- механизм генерализации карт: можно задать стиль отображения слоя для разного масштаба карты, внешний вид карты будет автоматически изменяться при изменении масштаба
- различные штриховки, заполнение площадного объекта по повторяющемуся шаблону, отрисовка линейного объекта по повторяющемуся шаблону
- множество библиотек стилей, используемых в соответствии с назначением карты
Системные требования:
Windows 2000/XP, Pentium III 700 МГц, 256 Мб оперативной памяти, 20 Мб свободного места на диске для установки, клавиатура, мышь.

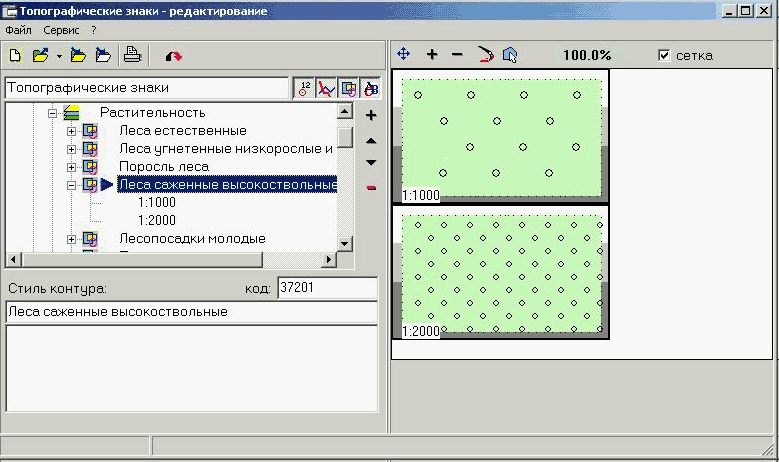

Иллюстрации к StyleEdit
Инструкция по работе с программой (zip -> pdf) Скачать (760 К)
|
|
|
|
|
